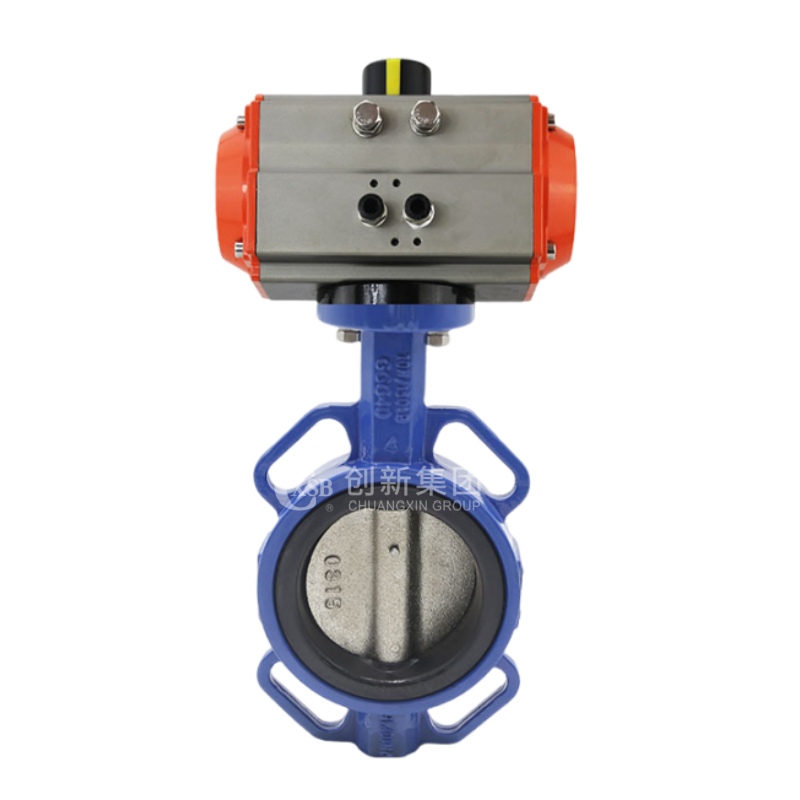

气动对夹蝶阀
型号：D671X 系列
口径：DN50～DN1200(mm)
运送介质：水、油、蒸汽、侵蚀性液体
过流材质：碳钢、合金钢、不锈钢等
使用温度：丁腈橡胶：-40℃～90℃ 氟橡胶：-20℃～200℃
解决计划
180 1750 9291
产品详情
产品概述
软密封中线对夹式蝶阀，，，，，，双偏心法兰式蝶阀结构紧凑，，，，，，90°回转开关轻松，，，，，，密封可靠，，，，，，使用寿命长，，，，，，被普遍用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，，，，，，作为调理和阻止使用。。 。。。。。
产品特点
1、本阀接纳双偏心结构，，，，，，具有越关越紧的密封功效，，，，，，密封性能可靠。。 。。。。。
2、密封副质料选用不锈钢和丁腈耐油橡胶配对，，，，，，使用寿命长。。 。。。。。
3、橡胶密封圈即可位于阀体上，，，，，，也可以位于蝶板上，，，，，，可适用差别特点的介质，，，，，，供用户选择。。 。。。。。
4、蝶板接纳框架结构，，，，，，强度高，，，，，，过流面积大，，，，，，流阻小。。 。。。。。
5、整体烤漆、能有用地避免锈蚀且只要替换密封阀座密封质料，，，，，，就可使用于差别介质。。 。。。。。
6、本阀具有双向密封功效，，，，，，装置时不受介质流向的控制，，，，，，也不受空间位置的影响，，，，，，可在任何偏向装置。。 。。。。。
7、本阀结构奇异，，，，，，操作无邪，，，，，，省力，，，，，，利便。。 。。。。。
产品参数
| 公称通经DN（mm) | 50～2000 | 50～1600 | |
| 公称药理PN（MPa) | 0.6 | 1.0 | 1.6 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 |
| 适用温度 | 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
| 适用介质 | 水、空气、自然气、油品及弱侵蚀性流体 | ||
| 走漏率 | 切合GB/T13927-92标准 | ||
| 驱动方法 | 蜗轮传动、电动、气动、液动 | ||
产品材质
| 零件名称 | 质料 |
| 阀体 | WCB、QT450-10、HT200、HT250 |
| 蝶板 | WCB、QT450-10、HT200、HT250 |
| 阀轴 | 2Cr13 |
| 密封圈 | 丁腈耐油橡胶 |
| 填料 | 柔性石墨 |
形状毗连尺寸
| DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
| DO | n-d | DO | n-d | DO | n-d | ||||||
| 50 | 43 | 63 | 315 | 180 | 65 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 70 | 330 | 180 | 65 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
| 80 | 46 | 83 | 390 | 245 | 72 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 52 | 105 | 431 | 240 | 72 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 56 | 115 | 455 | 240 | 72 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 56 | 137 | 626 | 350 | 93 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
| 200 | 60 | 164 | 720 | 350 | 93 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
| 250 | 68 | 206 | 800 | 550 | 350 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
| 300 | 78 | 230 | 860 | 600 | 350 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
| 350 | 78 | 248 | 883 | 600 | 350 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
| 400 | 102 | 289 | 972 | 600 | 350 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
| 450 | 114 | 320 | 1043 | 750 | 350 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
| 500 | 127 | 343 | 1098 | 750 | 380 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
| 600 | 154 | 413 | 1236 | 750 | 380 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
| 700 | 165 | 478 | 1431 | 750 | 380 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
| 800 | 190 | 525 | 1488 | 750 | 380 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
| 900 | 203 | 620 | 1615 | 1250 | 380 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 38-39 |
| 1000 | 216 | 725 | 1765 | 1500 | 580 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
| 1200 | 254 | 780 | 1976 | 1500 | 580 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
