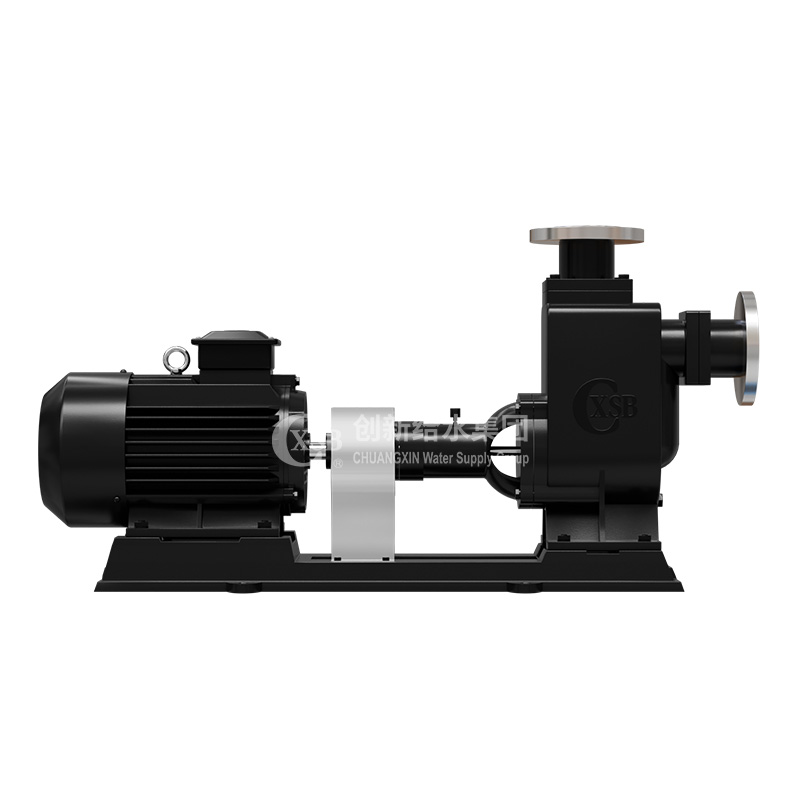

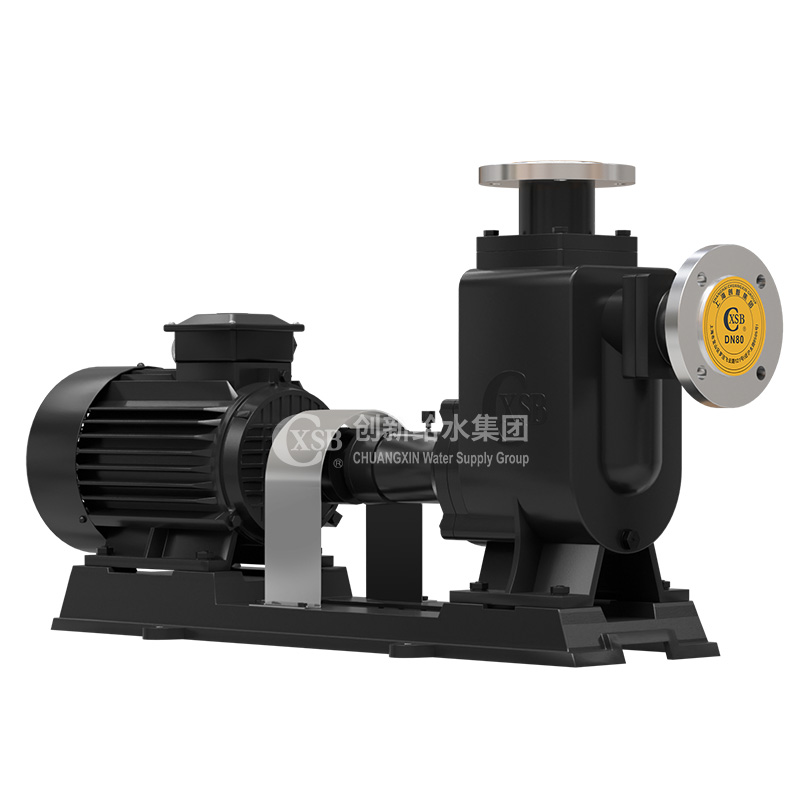

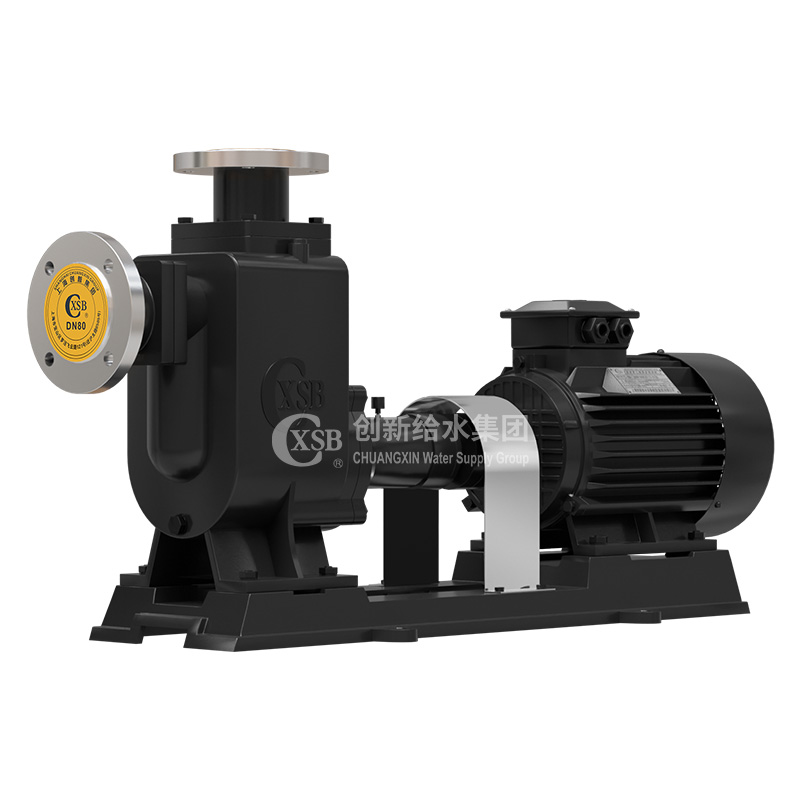

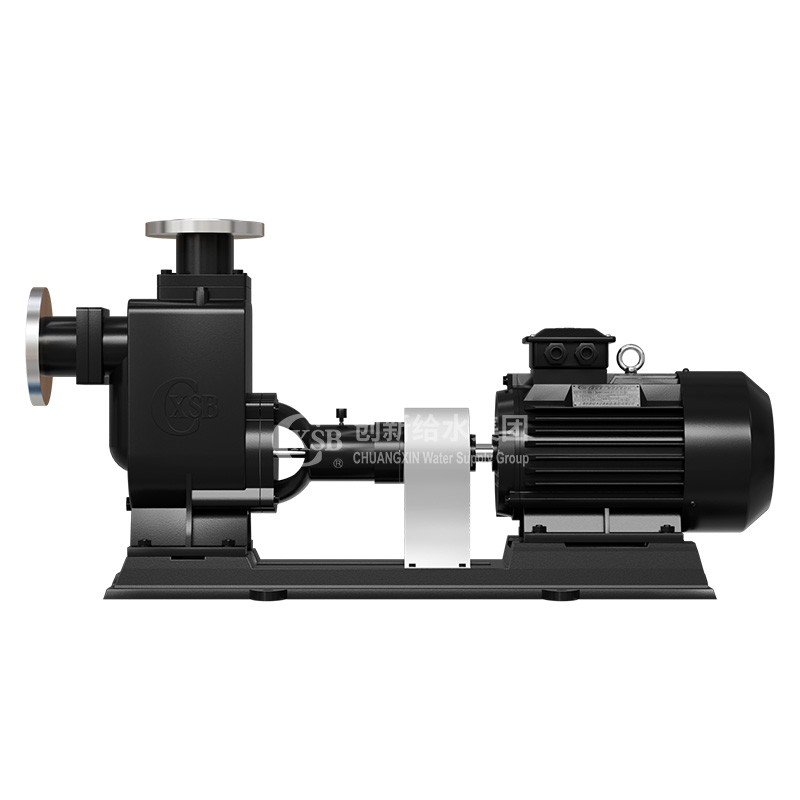

ZW型自吸式无梗塞排污泵
流量Q：5~800m?/h
扬程H：12~80m
电机单机功率：2.2~55kW
电源：380V
运送介质：介质比重不凌驾1240 kg/m?
解决计划
180 1750 9291
产品详情
产品概述
ZW型自吸式排污泵是设计职员凭证ZX型自吸离心泵及QW型污水泵的结构及性能研制而成的集自吸及排污一身，，，，既可像一样平常清水自吸泵那样不需安底阀，，，，不需灌引水，，，，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处置惩罚及一切工程污水物和胶质液体，，，，完全减轻工人的劳动强度，，，，并且使用、移动、装置利便，，，，少少维修，，，，性能稳固。。。。。
产品特点
1、强盛的污水排放能力：特殊的叶轮防堵设计，，，，确保泵高效无壅闭。。。。。
2、高效节能：接纳优良的水力模子，，，，效率为3至5高于通俗自吸泵。。。。。
3、自吸性能：自吸高度比一样平常自吸泵高1米，，，，自吸时间短。。。。。
事情原理
泵体内设有储液腔，，，，并通过上方的回流孔和下方的循晃葑与泵事情腔相通，，，，组成泵的轴向回流外混式系统。。。。。泵阻止事情后.泵内腔已储有一定容积的液体。。。。。当泵起动吋，，，，泵内的储液在叶轮的作用下，，，，夹带着空气被向上拋出.液体通过气液疏散管的网格回流到事情腔，，，，气体被倾轧泵外，，，，使泵内形成一定的真空度，，，，抵达自吸的作用。。。。。
产品用途
1、ZW自吸式污水泵适用于化工，，，，石油，，，，制药，，，，矿山，，，，造纸，，，，纤维，，，，制浆，，，，纺织，，，，食物，，，，电厂，，，，都会污水处置惩罚工程，，，，公共设施污水处置惩罚，，，，河塘养殖等行业。。。。。
2、与海内同类产品相比，，，，自吸式污水泵具有结构简朴，，，，自吸性能好，，，，污水排放能力强，，，，高效节能，，，，使用维护利便等特点，，，，是海内首创。。。。。污水泵系列。。。。。
3、情形温度≤45°C，，，，介质温度≤60°C
4、中等PH值铸铁泵为6~9，，，，不锈钢自吸泵为1~14。。。。。
5、颗粒的**直径为自吸式无梗塞排污泵直径的60倍，，，，纤维长度是直径的5倍。。。。。
6、介质中杂质的总重量不凌驾介质总重量的15％，，，，介质的比重不凌驾1240 kg / m?。。。。。
产品参数
| 型号 | 收支口径 mm | 流量 m?/h | 扬程 m | 功率 km | 转速 r/min | 效率 % | 汽蚀余量 m | 自吸高度 m | 自吸时间 min/5m | 重量 kg |
| 25ZW8-15 | 25 | 8 | 15 | 2.2 | 2900 | 45 | 2.0 | 5.5 | 3 | 100 |
| 32ZW5-20 | 32 | 5 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 32ZW10-20 | 32 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 32ZW9-30 | 32 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| 40ZW10-20 | 40/32 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 40ZW20-15 | 40/32 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 40ZW15-30 | 40/32 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| 50ZW10-20 | 50/40 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 50ZW20-12 | 50/40 | 20 | 12 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 50ZW20-15 | 50/40 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
| 50ZW15-30 | 50/40 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
| 50ZW20-35 | 50/40 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 |
| 65ZW30-18 | 65/50 | 30 | 18 | 4 | 1450 | 45 | 2.5 | 5.5 | 3 | 200 |
| 65ZW30-18 | 65/50 | 30 | 18 | 4 | 2900 | 45 | 3.0 | 5.5 | 3 | 165 |
| 65ZW25-30 | 65/50 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 | 5.5 | 3 | 200 |
| 65ZW25-40 | 65/50 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 65ZW40-25 | 65/50 | 40 | 25 | 7.5 | 1450 | 50 | 3.0 | 5.5 | 2 | 330 |
| 65ZW40-25 | 65/50 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 65ZW65-25 | 65/50 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 |
| 80ZW40-16 | 80/65 | 40 | 16 | 4 | 1450 | 50 | 3.0 | 5.0 | 3 | 240 |
| 80ZW40-16 | 80/65 | 40 | 16 | 4 | 2900 | 50 | 3.0 | 5.0 | 3 | 165 |
| 80ZW40-25 | 80/65 | 40 | 25 | 7.5 | 1450 | 50 | 3.0 | 5.5 | 2 | 330 |
| 80ZW40-25 | 80/65 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 80ZW25-40 | 80/65 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 200 |
| 80ZW65-25 | 80/65 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.5 | 2 | 240 |
| 80ZW80-35 | 80/65 | 80 | 35 | 15 | 1450 | 50 | 3.0 | 5.5 | 2 | 450 |
| 80ZW80-35 | 80/65 | 80 | 35 | 15 | 2900 | 45 | 3.0 | 5.5 | 3 | 285 |
| 80ZW50-60 | 80/65 | 50 | 60 | 22 | 2900 | 55 | 3.0 | 5.0 | 3 | 340 |
| 100ZW100-15 | 100/80 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 | 5.5 | 3 | 300 |
| 100ZW80-20 | 100/80 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 | 5.5 | 3 | 300 |
| 100ZW100-20 | 100/80 | 100 | 20 | 11 | 1450 | 53 | 4.0 | 5.5 | 3 | 340 |
| 100ZW100-30 | 100/80 | 100 | 30 | 22 | 1450 | 53 | 4.0 | 5.5 | 2 | 530 |
| 100ZW100-30 | 100/80 | 100 | 30 | 22 | 2900 | 53 | 4.0 | 5.5 | 2 | 410 |
| 100ZW80-45 | 100/80 | 80 | 45 | 30 | 2900 | 58 | 4.0 | 5.5 | 2 | 480 |
| 100ZW80-60 | 100/80 | 80 | 60 | 37 | 2900 | 58 | 4.0 | 5.5 | 2 | 550 |
| 100ZW80-80 | 100/80 | 80 | 80 | 45 | 2900 | 58 | 4.0 | 5.5 | 2 | 600 |
| 125ZW120-20 | 125/100 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 2 | 500 |
| 150ZW180-14 | 150/125 | 180 | 14 | 15 | 1450 | 60 | 5.0 | 5.5 | 3.5 | 500 |
| 150ZW180-20 | 150/125 | 180 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 570 |
| 150ZW200-15 | 150/125 | 200 | 15 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 570 |
| 150ZW200-20 | 150/125 | 200 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 570 |
| 150ZW200-28 | 150/125 | 200 | 28 | 30 | 1450 | 60 | 5.0 | 5.0 | 3 | 630 |
| 150ZW180-30 | 150/125 | 180 | 30 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 680 |
| 150ZW180-38 | 150/125 | 180 | 38 | 55 | 1450 | 45 | 5.0 | 6.0 | 3.5 | 800 |
| 150ZW180-40 | 150/125 | 180 | 40 | 55 | 1450 | 45 | 5.0 | 6.0 | 3.5 | 800 |
| 200ZW280-14 | 200/150 | 280 | 14 | 22 | 1450 | 65 | 5.0 | 5.0 | 3 | 700 |
| 200ZW280-20 | 200/150 | 280 | 20 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 780 |
| 200ZW280-28 | 200/150 | 280 | 28 | 55 | 1450 | 55 | 4.0 | 5.2 | 3 | 940 |
| 200ZW300-18 | 200/150 | 300 | 18 | 37 | 1450 | 55 | 4.0 | 5.2 | 3 | 780 |
| 200ZW300-25 | 200/150 | 300 | 25 | 45 | 1450 | 51 | 5.0 | 5.2 | 3 | 948 |
| 250ZW420-20 | 250/200 | 420 | 20 | 55 | 1450 | 61 | 6.0 | 4.5 | 2.5 | 1150 |
| 250ZW400-22 | 250/200 | 400 | 22 | 55 | 1450 | 61 | 6.0 | 4.5 | 2.5 | 1150 |
| 300ZW800-14 | 300/250 | 800 | 14 | 55 | 1450 | 65 | 6.0 | 4.5 | 2.5 | 1400 |
